Отопление частного дома. Выбор системы отопления и материалов.

При строительстве частного дома, многие сталкиваются с вопросами : Как отопить частный дом? Как выбрать систему отопления ? Какой вид топлива выбрать и какие нужны материалы? . Как сделать загородный дом или дачу теплым?


Давайте будем разбираться во всем этом. Начнем с того, что надо посмотреть на такие важные моменты как , энергосбережение дома, регион нахождения вашего дома. Система отопления подбирается исключительно под каждый объект отдельно. Учитываются все факторы, выбирается вид топлива и составляется проект. Все системы отопления делятся на открытого и закрытого типа. Сердце системы отопления это котел, который может быть : газовый, электрический, твердотопливный, дизельный, тепловой., вены -это трубы по которым ваше тепло расходится по дому к радиаторам.

Открытая система отопления.

Многие помнят, да и сейчас в стареньких домах можно увидеть по дому железные трубы по стенам и полу большого диаметра 50мм, 60мм.( кто какие находил трубы, с того и делали ) Это и есть система отопления открытого типа.Принцип этой системы заключается в следующем : котел твердотопливный или газовый нагревает теплоноситель ( воду, антифриз ) и по принципу физики, тепло по трубе большого диаметра устремляется на верх, в верхнюю точку трубы, а оттуда самотеком начинает расходиться по дому, по кольцу. .Трубы с верхней точки постепенно снижались вниз , под уклоном, тем самым создавали эффект самотека.Так горячий теплоноситель разходился по дому , согревая помещение, трубами или заходя по направлению в радиаторы ( как правило раньше были чугунные )   и возвращался к нижней точке ( к котлу ) .В этой системе отопления были не большие минусы ( неудобства ) . На чердаке или вверху под потолком находился расширительный бак ,( небольшая емкость с открытой крышкой ) через него надо было периодически пополнять теплоноситель, так как в процессе пользования, теплоноситель постепенно испарялся. Вторым минусом было постепенное нагревание помещения, так как теплоноситель расходился без принудительной скорости, а за счет физических процессов, то и ускорить нагрев помещения было не возможно. Сейчас в старые системы встраивают циркуляционные насосы, для ускорения нагрева теплоносителя. Все менее людей применяют в отоплении эту систему, потому что пришли новые технологии и материалы.

 Закрытая система отопления

Под закрытой системой отопления подразумевается система отопления частного загородного дома или дачи в замкнутой системе труб, радиаторов, котла под давлением. Система отопления может быть однотрубная, двухтрубная и лучевой разводкой. Начнем с однотрубной системы ( замкнутой ). Система отопления, где от котла теплоноситель выходит в одну трубу и под давлением с помощью циркуляционного насоса по кольцу обходит всех потребителей тепла ( радиаторы ) и возвращается  к котлу. Эта система чем то напоминает самотечную систему , но с одной разницей, что все замкнуто и под давлением.

Однотрубная система отопления, замкнутая

Подключение радиатора при однотрубной разводке

Существует ещё система отопления тепловыми насосами, где используется "тепло земли", которая преобразовывается тепловым насосом.Но к сожалению,эта технология относительно новая и ещё пока не каждому доступная из-за дороговизны, поэтому этот тип отопления мы подробно рассматривать пока не будем.

Продолжим разбираться с замкнутой системой отопления, которая в основном используется всеми владельцами своих домов.В замкнутой системе существует различные способы разводки труб, по которым теплоноситель расходится по помещению.Однотрубную замкнутую мы уже вкратце рассмотрели, далее разберем двухтрубную.Принцип двухтрубной системы заключается в следующем: по дому идут две параллельные трубы, первая несет теплоноситель от котла отопления к радиаторы, а вторая "обратка", сразу от радиатора возвращает назад к котлу.Так происходит с каждым радиатором по пути, единственный последний радиатор выполняет роль закольцовки этих двух труб,где одна подача входит в радиатор ,проходя через него, кольцует две трубы и выходит в обратку,тем самым давая обратное направление к котлу.Как правило ,при монтаже используют металлическую или армированную полипропиленовую трубу.(PN25.)Различие PN20, PN25 указывает на толщину стенки трубы.

Двухтрубная система отопления

Последний радиатор (кольцевой ) в двухтрубной системе

ВНИМАНИЕ!!! Использовать трубу ПП PN20 для отопления нельзя. При подъеме температуры  существует линейное расширение и трубу начнет вести.
 В этой системе отопления большой плюс, что каждый радиатор при необходимости можно отключить, не влияя на работу других. Получается, что каждый радиатор независимый при работе и отключении.

Лучевая система отопления.

При лучевой системе отопления устанавливается распределительный шкаф, в котором устанавливают две гребенки.Гребенка-это коллектор с выходами на каждый радиатор.Сколько радиаторов в доме, столько и выходов должно быть на гребенке.Гребенка имеет два коллектора, один подающий, а другой обратка.Трубы от коллектора идут на прямую к радиатору.Как правило, в лучевой системе отопления применяют трубы для скрытого монтажа из сшитого полиэтилена.Труба закладывается от гребенки до радиатора цельная, без стыков, что допускает ее монтаж скрытую(заливать в стяжку).Немного о трубе:несколько лет назад,когда появился первый немецкий бренд по трубам из шитого полиэтилена, стоимость трубы была достаточно высока, но сейчас появились хорошие трубы европейского качества, да и  отечественный производитель вышел на рынок этого сегмента.Так что при желание можно без хлопот найти недорогую качественную трубу.

 Система отопления (теплый пол и комбинированная система отопления).

Как правило, "теплый пол" применяют в небольших по площади домах, этой системы отопления вполне хватает. В домах большей площади от 60 м2 и более систему "теплый пол" устанавливают в комбинации с радиаторным отоплением.
 На стадии строительства трубы из сшитого полиэтилена укладывают по полу во всех комнатах, создавая тепловой барьер между землей (поставщик холода) и помещением. Под трубы укладывает отражающий мат (подложку), которая дает направление теплу в сторону помещения, а дальше вступает в силу закон физики: тепло от пола поднимается вверх, циркулируя в помещение  нагревает его.
 Повторюсь , это действует только в небольших домах , помещениях. В более больших по площади "теплый пол" укладывается только в паре с радиаторным отоплением - это комбинированная система отопления.

 Как собрать котельную в частном загородном доме.

Не зависимо какой котел: газовый , электрический или твердотопливный, вы выбрали, котельные похожи друг на друга. От котла теплоноситель идет к распределительному большому центральному коллектору, еще она называется главная гребенка. Главная гребенка имеет , как правило , выхода:
1) выход на "теплый пол"
2) выход радиаторного отопления первого этажа
3) выход радиаторного отопления второго этажа
4) выход на бак косвенного нагрева (ГВС)
 Количество выходов на центральной гребенке зависит от количества потребителей. На центральной гребенке обязательно устанавливают манометр, группу безопасности и сливной кран. Во многих котлах уже есть встроенная группа безопасность внутри, если нет, то установка обязательна. Многие монтажники устанавливают группу сразу за котлом (напольный котел) на подаче, тем самым обеспечивают безопасность котла и труб отопления на экстренный случай.
 Далее потребуются циркуляционные насосы на каждый контур, ведь разные контуры могут работать по-разному. Допустим , второй этаж дома, в данный момент нет необходимости сильно отапливать и скоростью циркуляционного насоса, мы можем уменьшить скорость и подачу теплоносителя на этаж. А на контур напольного отопления "теплый пол", мы добавляем скорость, тем самым ускоряя нагрев пола. У циркуляционного насоса на корпусе есть 3 положения скорости.

Основная большая гребенка

Котельная частного дома

Выбираем расширительный бак в систему отопления.

 Мембранный расширительный бак выбрать несложно.Не стоит забивать голову расчетами и формулами, просто расширительный бак из расчета 10% от всего литража теплоносителя. ВНИМАНИЕ! Если теплоноситель вода, мы берем 10%, если теплоноситель антифриз, мы добавляем ещё 2%.

Расш. бак в разрезе


 Ниже приведенные таблицы объемы литража радиаторов и труб, объем теплоносителя котла смотрим в инструкции. Расширительный бак - это закрытая емкость (разборная или цельнометаллическая), которая на себя принимает увеличенное количество теплоносителя при нагреве. Когда теплоноситель нагревается до 90 градусов, то его объем увеличивается на 3.5-4 % от общего объема. Для этого и устанавливают расширительный бак. Это своего рода стабилизатор между обычным и увеличенным объемом, диапазон расширительного бака рабочего давления составляет от 1.5 до 2.5 кг-см2. Расширительные баки разделяются на бак для ХВС и ГВС. (Для удобства производити выпускают баки и по цветам: синий и красный, но это не всегда так).

Подключение расширительного бака


                          Выбор теплоносителя для отопления.

 К теплоносителям относятся вода и антифриз.В чем примения воды или антифриза? В зимний период, когда дом находится без постоянного проживания (без присмотра),в сильные морозы вода под действием холода замерзает и переходя в состояние кристаллизации,начинает расширяться, что приводит к разрыву емкостей (труб, радиаторов и теплообменника котла).При использования носителя антифриза, такого не происходит, так как антифриз не замерзает, а в мороз  переходит в желеобразное состояние. Вода безопасная, нетоксичная, с долгим сроком службы, но все эти достоинства перечёркивает принцип замерзания, когда не работает система отопления.

Антифриз разделяют на 3 вида по химическому составу:этиленгликоли, пропиленгликоли, глицерин.При выборе теплоносителей придерживайтесь правилом:нетоксичность, не влияет пагубно на систему отопления и срок службы.

Каждый антифриз имеет свой срок службы, после чего он теряет свои свойства, требуется полная замена всего теплоносителя на новый состав.Теплоносители на рынке представлены в двух видах:готовый к заливание раствор в -30 и концентрированный состав требующий разбавления в -65.

Готовый антифриз до - 30

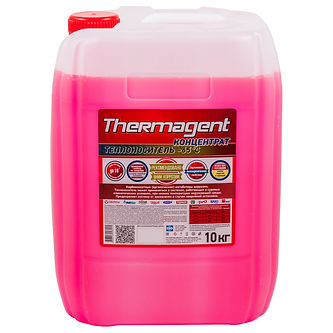

Концентрированный антифриз - 65

 В открытую систему отопления антифриз или воду заливают чрез открытый расширительный бак. В замкнутую систему отопления подсоединяют шланг и с помощью насоса ("Малыш","Ручеёк") накачивают систему . Рабочее давление в системе колеблются от 0.8 до 1.5 атмосфер (по котлу) смотри манометр котла.
 ВНИМАНИЕ! Не используйте дренажный насос, его рабочего давления не хватит для накачивания системы.
 Обязательно систему отопления требуется включить на циркуляционных насосах, чтобы выгнать воздух из системы. Далее потребуется подкачка давления до нужных параметров.
 Теплоносители различают по цветам: зеленый цвет-пропиленовые, красные цвет-этиленовые.

 РАЗНОВИДНОСТИ ТРУБ ДЛЯ СИСТЕМЫ ОТОПЛЕНИЯ.

                                                                   ПОЛИПРОПИЛЕНОВЫЕ ТРУБЫ.
 Трубы делятся на :
 1.Простая для ХВС (холодное водоснабжение)
   Простая пластиковая труба:гарантию на трубу для ХВС производители дают 50 лет.
 2.Труба с металлической алюминиевой вставкой для ГВС (отопление)
 3.Труба армированная стекловолокном для ГВС (отопление).

 На трубы для отопления и ГВС влияют различные факторы: теплоноситель(агрессивный) и температурный режим.Чем выше температура в системе отопления,тем короче срок службы трубы. В среднем на отоплении ПП труба служит 15-20 лет(при нормальном давлении в частном доме).При применение с повышенным давлением и более высоких температурах срок службы ещё более сокращается. Для отопления используют трубу маркировки PPS до +95 градусов.



 У разных производителей маркировки могут отличаться, но PP маркировка обязательна и указывает ,что материал сделан из полипропилена. Следующая буква указывает на назначение и область применения: 1)PPH-труба предназначена для систем ХВС и вентиляции. 2)PPB-труба для систем ХВС и низкотемпературных ГВС. 3)PPR-труба термостойкая,используется в системе отопления при высоких температурах. На трубе в обязательном порядке указывают максимальное рабочее давление PN-10,16,20,25.

                                                     СШИТЫЙ ПОЛИЭТИЛЕН.

  Свойства трубы: легкая,хорошо гнется,поддается нагреванию,имеет молекулярную память(при переломе ,нагревая трубу ,она возвращается в исходное состояние),высокая механическая прочность, выдерживает высокие температуры и давление. Монтаж производится натяжными гильзами и специальным инструментом. Фитинги бывают латунные и пластиковые, натяжные гильзы для фитингов также представлены в 2 вариантах. Срок службы не менее 50 лет.

Монтаж водоснабжения трубами rehau

                                              МЕТАЛЛОПЛАСТИКОВАЯ ТРУБА

 Труба стабильная при принятии формы (обвод,угол ит.д), хорошо держит давление до 16 атмосфер, максимальная допустимая температура +95 градусов, алюминиевый внутренний слой до 0.4 мм. Монтаж производится 2 методами: цанги и пресс фитинги.  Монтаж труб на гаечных фитингах монолитить (закрывать) нельзя. Процесс расширения и сужения ослабевает через время гайки. Прессованные фитинги разрешается использовать в скрытом монтаже.

Монтаж металлопластиковых труб и фитингов

                                                              МЕДНЫЕ ТРУБЫ

 Медные трубы имеют широкий диапазон по температуре от -35 до +115 градусов. Трубы применяют в системе водоснабжения и отопления. Имеют эстетический вид ,малый коэффициент температурного расширения, не боится заморозки. Трубы из меди нельзя монтировать с трубами в состав которых входит алюминий. Несовместимость приводит к окислению соединений (касается любых материалов.) Монтаж разрешен через латунные переходники.
 Медные трубы мягкий материал, если в системе циркулируют твердый частицы, то в угловых соединениях(фитингах)быстро происходит изнашивание материала. Требуется в систему из медных труб обязательно устанавливать фильтр. Медные трубы желательно заземлить,так как медь хороший проводник.
 Монтаж медных труб производят тремя способами:
 1)пайка меди.
 2)цанговые соединения(в фитингах по меди обжимное кольцо цельное)
 3)пресс фитинги(монтируются специальным инструментом)

Паяем медные трубы для отопления

медные трубы для отопления.jpg

Медные трубы для отопления

Совет: При монтаже отопления в своем частном, загородном доме не стоит экономить на материале. Экономя на материале, Вы осознанно ухудшаете качество ваших материалов, а это в скором времени отразится на работе всей вашей системы. Пусть Вас не коснется народная поговорка :  "Скупой платит дважды."
